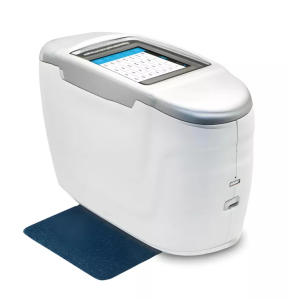

اسپکتروفتومتر چندزاویهای سری MC
اسپکتروفتومتر چندزاویهای سری MC: اسپکتروفتومتر چندزاویهای سری MC شرکت CHNSpec دارای قابلیتهای برجسته در تشخیص رنگ است. سری MC در مدلهای ۳، ۶ و ۱۲ زاویه عرضه میشود و توانایی ثبت دقیق تغییرات رنگ را دارد. این دستگاه بهویژه برای پوششهای پیچیده با جلوههای خاص، مانند رنگهای متالیک خودرو، طراحی شده و راهکارهای دقیق و عینی برای تشخیص رنگ در صنعت را ارائه میدهد.
1. ویژگیهای محصول اسپکتروفتومتر چندزاویهای سری MC
- کاربرد در صنایع مختلف: امکان اندازهگیری تا ۱۲ زاویه برای ثبت دقیق رنگ در صنایع خودرو، پلاستیک، آرایشی و سایر پوششهای متالیک
- سیستم اندازهگیری دقیق : پایان دادن به دوره ارزیابی صرفاً ذهنی و چشمی در کنترل کیفیت پوششهای متالیک
- منبع نور با دوام ۱۰ سال / ۵ میلیون اندازهگیری: ایجاد معیار تازهای برای قابلیت اطمینان در سطح صنعتی
- تطابق بین دستگاهی با مقدار 0.18
2.نحوه اندازه گیری اسپکتروفتومتر چندزاویهای سری MC
3. جدول مشخصات فنی دستگاه اسپکتروفتومتر چندزاویهای سری MC :
| Model | MC03 | MC06 | MC12 |
| Measurement Geometry | 3 angles (3 light sources, 1 receiver) | 6 angles (6 light sources, 1 receiver) | 12 angles (7 light sources, 2 receivers) |
| Color Measurement Angles | 45° receiver：45as15°,45as45°,45as110° | 45° receiver：45as-15°,45as15°,45as25°, 45as45,45as75°,45as110 | 45° receiver：45as-15°,45as15°,45 as25°,45as45°, 45as75°,45as110 15°receiver：15as-45°,15as-15°,15as15°, 15as-30°,15as45°,15as80 |
| Illumination Source | Full-spectrum LED with blue-light enhancement | ||
| Light Source Lifetime | 10 years / 5 million measurements | ||
| Detector | 256-pixel dual-array CMOS image sensor | ||
| Spectral Range | 400nm-700nm | ||
| Measurement Aperture | Illumination Φ24mm / Sampling 9×12mm | ||
| Additional Indices | Flop Index, Color Travel Index | ||
| Measurement Time* | About 2.5s | About 4.5s | About 5s |
| Battery Life | Up to 5000 measurements | ||
| Color Repeatability | 0.02 ΔE*ab (after warm-up calibration, 30 white tile measurements at 5s intervals, standard deviation) | ||
| Inter-instrument Agreement | 0.2 ΔE*00 (BCRA II, 12 tiles) | 0.2 ΔE*00 (BCRA II, 12 tiles) | 0.18 ΔE*00 (BCRA II, 12 tiles) |
| Effect Parameters | / | Effect Parameters | |
| Effect Measurement | / | 6-angle sparkle and graininess: 15as-45°, 15as-30°, 15as-15°, 15as15°, 15as45°, 15as80°; 15d diffuse graininess | |
| Effect Repeatability | / | Sparkle short-term repeatability: 0.12% (standard deviation of 10 measurements) (After instrument warm-up calibration, average of 10 measurements on color tile at 10s intervals) Graininess short-term repeatability: 0.09% (standard deviation of 10 measurements) (After instrument warm-up calibration, average of 10 measurements on color tile at 10s intervals) |
|
| Effect Reproducibility | / | Sparkle reproducibility: 1.9% (standard deviation of 10 measurements) (Average value from measurements on 12 BCRA Series II color tiles) Graininess reproducibility: 1.4% (standard deviation of 10 measurements) (Average value from measurements on 12 BCRA Series II color tiles) |
|
| Positioning | Color camera preview | ||
| Display | 3.5-inch TFT true-color capacitive touchscreen | ||
| Data Storage | 10,000 records | ||
| Compliance Standards | ASTM D 2244,E 308,E 1164,E 2194,E2539,DIN 5033,5036,6174,6175-1,6175-2;IS07724,11664-4, SAE J 1545 | ||
| Special Features | Provides precise and consistent color measurement for metallic, pearlescent, and other complex special-effect colors | ||
| Spectral Dispersion | Concave grating | ||
| Wavelength Interval | 10nm | ||
| Measurement Range | 0~600% | ||
| Half Bandwidth | 10nm | ||
| Color Spaces | CIE LAB,XYZ,Yxy,LCh,βxy.DIN Lab99,RGB,Hunter Lн, ан, bн | ||
| color difference Formulas | ΔEab, ΔE94, ΔEcmc(2:1), ΔEcmc(1:1), ΔE00, DIN ΔE99, ΔE DIN6175, multiple automotive OEM formulas; Metamerism, ΔEab(Hunter), ΔEch, ΔE*uv | ||
| Observer Angles | 2°/10° | ||
| Observation Light Sources | A,B,C,D50,D55,D65,D75,F1,F2,F3,F4,F5,F6,F7,F8,F9,F10,F11,F12,CWF,U30,U35,DLF,NBF,TL83,TL84, ID50,ID65,LED-B1,LED-B2,LED-B3,LED-B4,LED-B5,LED-BH1,LED-RGB1,LED-V1,LED-V2,LED-8 | ||
| Display Functions | Spectral graph/data, sample color values, color difference values/graph, pass/fail results, color simulation, color bias, effect values, effect difference values | ||
| Trigger Modes | Pressure sensor, button trigger, software trigger | ||
| Measurement Modes | Single, average, continuous measurement | ||
|
Dimensions
|
194 × 73 × 118mm | ||
|
Weight
|
About 850g
|
||
| Interfaces | USB, Bluetooth | ||
| Languages | Simplified Chinese, Traditional Chinese, English | ||
| Calibration | Built-in white reference, external white tile, black cavity, external color tile | ||
|
Operating Conditions
|
10°C–50°C, ≤85% RH, non-condensing
|
||
|
Storage Conditions
|
-20°C–50°C, ≤85% RH, non-condensing
|
||
|
Calibration Interval
|
4h, 8h, 24h, or at startup
|
||
|
Standard Accessories
|
Power adapter, data cable, user manual, quality management software (download), calibration kit, protective cap, wrist strap
|
||
|
Optional Accessories
|
Mini printer
|
||
